Schlagwort: FC

Veröffentlicht am

Brocade Web Tools als Default

Es gibt für Brocade FC-Switches zwei Management Methoden mit GUI: EZSwitchSetup und die Web-Tools.

EZSwitchSetup ist das vereinfachte Tool für Basiseinstellungen an singulären FC-Switches.  Mit den Web-Tools lassen sich komplexere Einstellungen und Multi-Switch-Systeme administrieren.

Gelegentlich stoße ich auf ein Gerät, welches default immer den EZSwitchSetup zu laden versucht, jedoch Teil einer Multi-Switch-Fabric ist. Der Browser zeigt immer die folgende Meldung.

Ein Klick auf den Link zu den Web-Tools öffnet das richtige Management Tool.

„Brocade Web Tools als Default“ weiterlesen

Veröffentlicht am

vSphere5.1: IODM mit esxcli

I/O Device Management (IODM)

Mit vSphere 5.1 kamen neue Funktionen zum Monitoring von Storage Adaptern zur esxcli hinzu. Der Namespace storage san hilft bei der Überwachung von iSCSI, FC, FCoE und SAS Protokollen. Der namespace

Verbindung zum Server

Zunächst muss dem Befehl eine Verbindungsinformation übergeben werden. Nach absenden des Befehls fragt der ESXi nach Nutzer und Kennwort. Diese können wahlweise auch direkt übergeben werden.

  • –username=<myuser>  | -u=<myuser>
  • –password=<mypassword> | -p=<mypassword>
esxcli --server <ESXi Hostname> storage san <protocol> <cmd> <options>

Mit Übergabe der Zugangsdaten:

esxcli --server myESX.domain.com --user=root --password=mypassword storage san FC list
  • protocol: [FC | iSCSI | FCoE | SAS]
  • cmd: list, stats get, events get, reset
  • options: [–adapter | -A] vmhba<nummer>

Zeige Adapter

esxcli --server myESX.domain.com storage san FC list

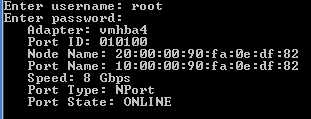

esxcli_san01Selektive Auswahl nur eines speziellen Adapters:

esxcli --server myESX.domain.com storage san FC list --adapter vmhba4

esxcli_san02

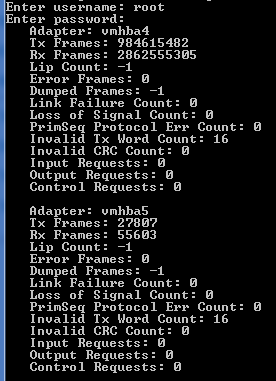

Zeige Adapter Statistiken

esxcli --server myESX.domain.com storage san FC stats get

esxcli_san03Auch hier lässt sich die Auswahl mit der (–adapter) Option wieder auf einen speziellen vmhba begrenzen.



Links

Veröffentlicht am

Falsche Darstellung der WWNN und WWPN im vSphere 5.1 Webclient

vSphere WebClient

Der vSphere Webclient wurde in der Version 5.0 und 5.1 sehr verbessert und wird sicherlich mittelfristig den vSphere-Client ablösen. Es gibt allerdings noch einen Bug im Webclient, der bei FC Infrastrukturen zu Problemen führen kann. Bei den Storage Adaptern wird die WWN nicht korrekt dargestellt. Diese setzt sich zusammen aus World Wide Node Number (WWNN) und World Wide Port Number (WWPN). Bei diesen jeweils 8 Byte großen Bezeichnern wird im vSphere Webclient jeweils das letzte Byte immer als 00 dargestellt.Cormac Hogan machte in seinem Blog auf dieses Problem aufmerksam.

Hier ein Beispiel für einen LSI LPe1150. Die echte WWNN und WWPN ist unten dargestellt. Über esxcli und vSphere Client weden die Bezeichner richtig ausgegeben.

WWN  20:00:00:00:c9:8c:41:2e 10:00:00:00:c9:8c:41:2e

Im Webclient wird diese allerdings folgendermaßen dargestellt:

WWN 20:00:00:00:c9:8c:41:00 10:00:00:00:c9:8c:41:00

Versucht man auf Grundlage dieser Information ein Zoning zu erstellen, wird das SAN nicht funktionieren!

Links

Cormac Hogan – Heads Up! Fibre Channel & vSphere 5.1 Web Client Users
