Storage: Eternus DX default IP (Reset)

Die Controller Module einer Fujitsu Eternus DX Serie (S1) haben jeweils zwei LAN Ports.

  • MNT: Dies ist der Management Port der Web-GUI im LAN. Seine Default IP Adresse ist [192.168.1.1]. Für beide Management-Controller ist nur eine IP Adresse nötig. Im Fehlerfall, oder bei Servicearbeiten übernimmt der 2. Management-Controller die IP des ersten und ist damit administrierbar.
  • RMT: Remote-Management Port durch den Hersteller über VPN. Für diese Funktion gibt es derzeit keinen Support im EMEA Raum.

MNT IP Reset

Sollte die Web-GUI durch Konfigurationsfehler, oder andere Gründe nicht mehr erreichbar sein, so ist es möglich die IP auf den Defaultwert zurück zu setzen. Dazu muß die Frontblende entfernt werden. Auf der linken Seite sind dann Bedienelemente zu sehen, die im Bild unten skizziert sind. Durch zweimaliges klicken auf den RST Knopf wird die IP Adresse des MNT Ports usf den Standardwert zurückgesetzt [192.168.1.1].

Resetswitch Eternus DX (Quelle: Fujitsu Produktdatenblatt)

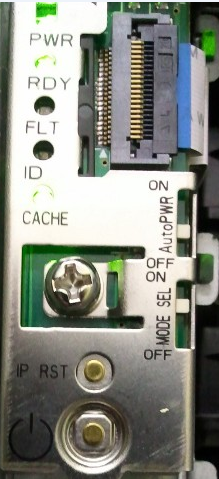

Alternativ dazu die Aufnahme eines echten Geräts. Gut erkennbar der IP RST Knopf über dem Hauptschalter.

Veröffentlicht am

Storage: Berechnung Tablesize für Spiegel

Bei der Einrichtung eines Synchronspiegels zwischen zwei Eternus DX90 wird an einer Stelle nach der Tablesize gefragt.

Als Vorgabe steht dort 32MB “for day to day operation” – also für den alltäglichen Gebrauch. Damit fiel neulich ein Spiegelversuch auf die Nase. Erst die Erhöhung auf 64MB brachte die zweite Spiegelgruppe ins Rennen. Die dritte scheiterte wieder und ließ sich erst nach einer weiteren Erhöhung auf 128MB (Maximum) aktivieren.

Die Frage ist nun, wie berechnet man die notwendige Tablesize?

Auszug aus Fujitsu Eternus DX90 Web GUI User Guide

S1 EC/REC table size
M Bitmap ratio setting (Resolution)
C1 EC/REC copy capacity [GB]
N1 Number of EC/REC sessions



S1 [MB] = ((2 * C1 / M) + N1) * 8 [KB] / 1024 (counting fractions as one)

Beispiel mit 3 Copygruppen:

  • Gruppe1:   1 Spiegelpaar mit 1 TB
  • Gruppe2:   3 Spiegelpaare a 1,5 TB
  • Gruppe3:   3 Spiegelpaare a 1,3 TB

Gesamtvolumen C1 = 1 + 3*1,5 + 3*1,3 TB = 9,4 TB (=9625 GB)

Damit ergibt sich für für die Tablesize (mit Resolution =2):

S1 = ((2*9625/2)+7)*8[kB]/1024 = 75MB

Damit ist auch klar, warum die dritte Spiegelgruppe bei 64MB Tablesize nicht mitkam.

Referenzen

Fujitsu Eternus Web GUI User Guide

Veröffentlicht am

Softwareupdate einer gespiegelten Fujitsu Eternus DX90 Storage

Der Upgradeprozess einer normalen Storagebox der Serie Eternus DX ist nicht wirklich kompliziert und sehr ausführlich im Upgrade Guide beschrieben. Dieser ist im ZIP zu finden, welcher auch die Software enthält. Link zur momentan (Juni 2011) aktuellen Version: V10L59

Interessant wird es, wenn z.B. zwei DX90 über Remote Equivalent Copy (REC) gespiegelt werden. Womit beginnen? Master? Slave? Replikation anhalten, ja oder nein? Bei solchen Fragen konsultiere ich gerne den Technischen Support. Nach dessen Aussage sei es egal, womit man beginne. Und ja, man könnte es bei laufender Replikation durchführen. „Softwareupdate einer gespiegelten Fujitsu Eternus DX90 Storage“ weiterlesen
