Mit dem ServerView RAID Manager von FTS (Fujitsu Technology Solutions) überwacht man den RAID Controller eines Servers aus dem installierten Betriebssystem heraus und kann damit im Fehlerfall Emails versenden. Die servereigene Überwachung (iRMC) bietet diese Möglichkeit im Regelfall nicht.
Was aber, wenn man einen ESXi Server betreibt, auf dem VMs laufen? Diese sehen im SVRM erst einmal nur den VM-internen RAID Controller, aber nicht den des Hostservers.
Dieser Artikel beschreibt, wie man den ESXi Host RAID Controller mit FTS ServerView RAID Manager aus einer Windows VM heraus ansprechen kann.
Anmerkung:
Das Ganze funktioniert auch noch auf eine andere Art, nämlich über das Alarm Management von vmware. Der Host muß dazu über Agents (CIM Provider) Zugriff auf den Host RAID Controller haben (was sich entweder durch nachträgliche Installation der Agents über die vSphere CLI oder das Verwenden eines von FTS zur Verfügung gestellten Hypervisor Images realisieren läßt). Der Host muß dazu von einem vCenter verwaltet werden, ein standalone ESXi Host bietet diese Möglichkeit nicht.
Einrichtung SVRM

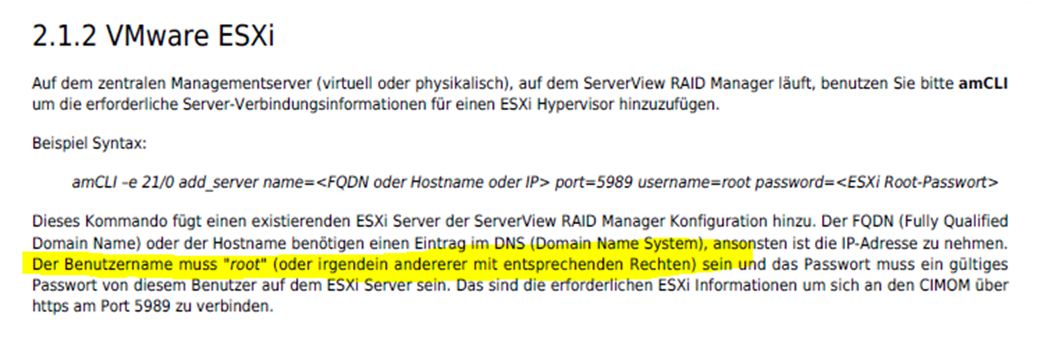

Manual : http://manuals.ts.fujitsu.com/file/4338/sv-serverview-raid-de.pdf
Anleitung/Troubleshooting
http://forum.ts.fujitsu.com/forum/viewtopic.php?f=72&t=43350
Testsystem: Server 2008R2 Std SP1 Test-VM

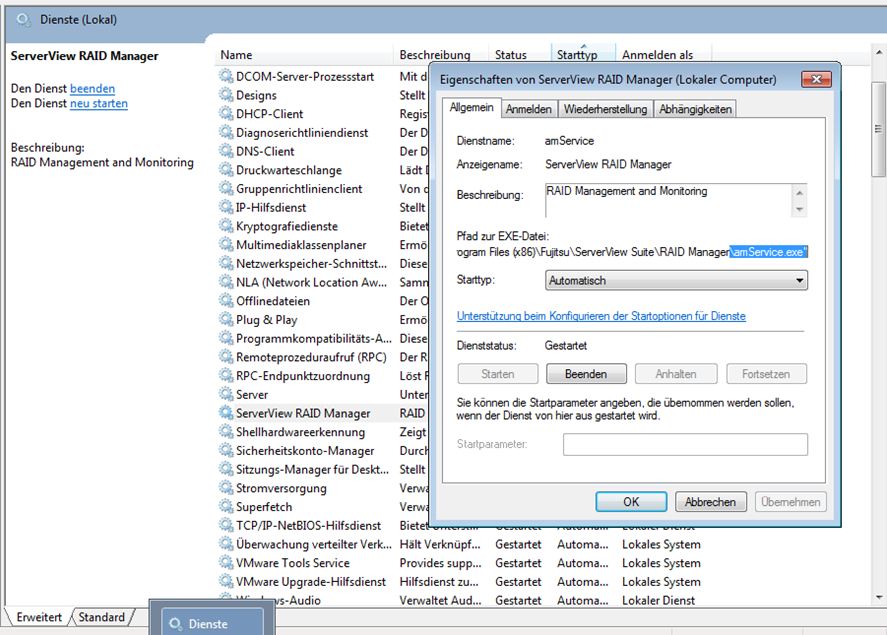

ServerView RAID Manager Dienst:

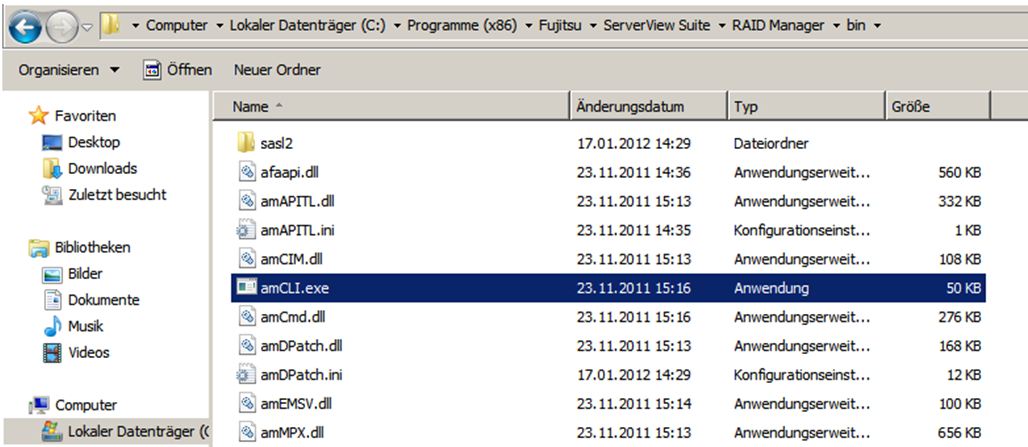

Die amCLI.exe findet man hier:
Befehl:

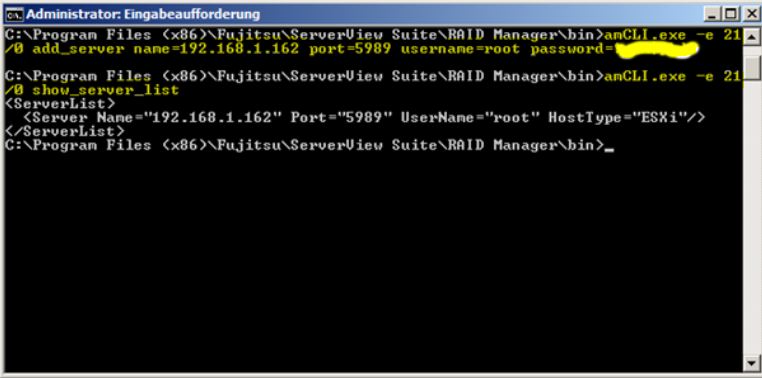

amCLI -e 21/0 add_server name=<Servername|IPAdresse> port=5989 username=<Benutzername> password=<Passwort>
Danach den Dienst des SVRM neu starten.

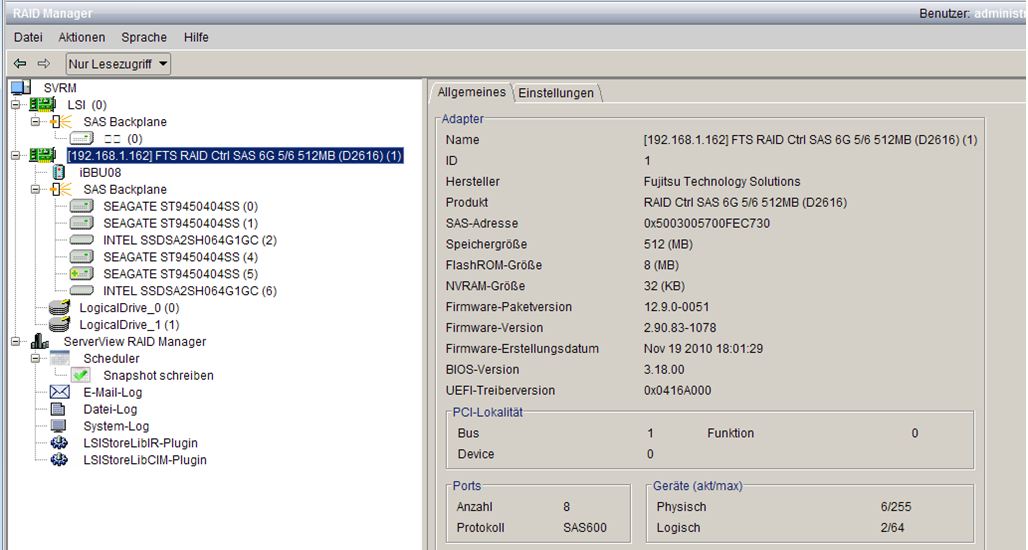

Zum Nachsehen, ob es geklappt hat:
amCLI -e 21/0 show_server_list

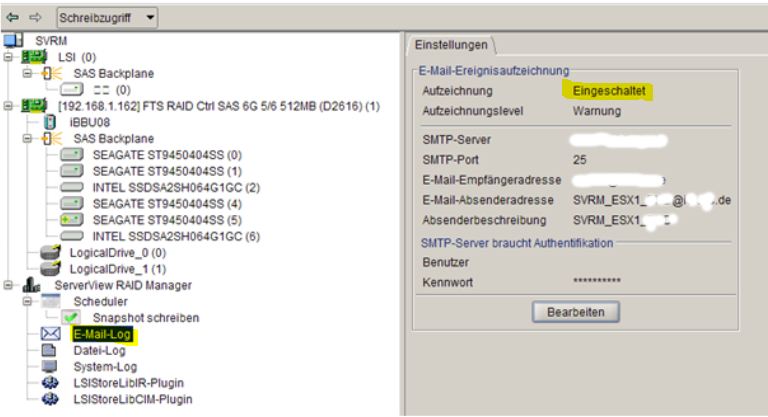

Mailversand aus SVRM
SVRM versendet erfolgreich Testmails:
Update für ESXi 5.5
ESXi 5.5 (non FTS ISO) mit SVRM (RAID Manager) 5.7.10 sah weder Controller noch Platten. CIM Provider und lsiprovider wurden nachinstalliert. Aber erst durch Installation von SVRM 5.8.5 (neu) wurde der RAID Controller sichtbar.
Die Alternative, den ESX Host von der ServerStart DVD zu booten, dort den SRVM zu starten und das RAID zu erweitern ist ein heikler Prozeß, da die Erweiterung hier durchlaufen muß. Das geht leider nicht im Hintgergrund und der Host kann so lange nicht verwendet werden. Wird die Sitzung unterbrochen, ist das RAID zerstört. Selbst der FTS Support riet von dieser Variante trotz vorsorglicher Backupmaßnahmen ab.
